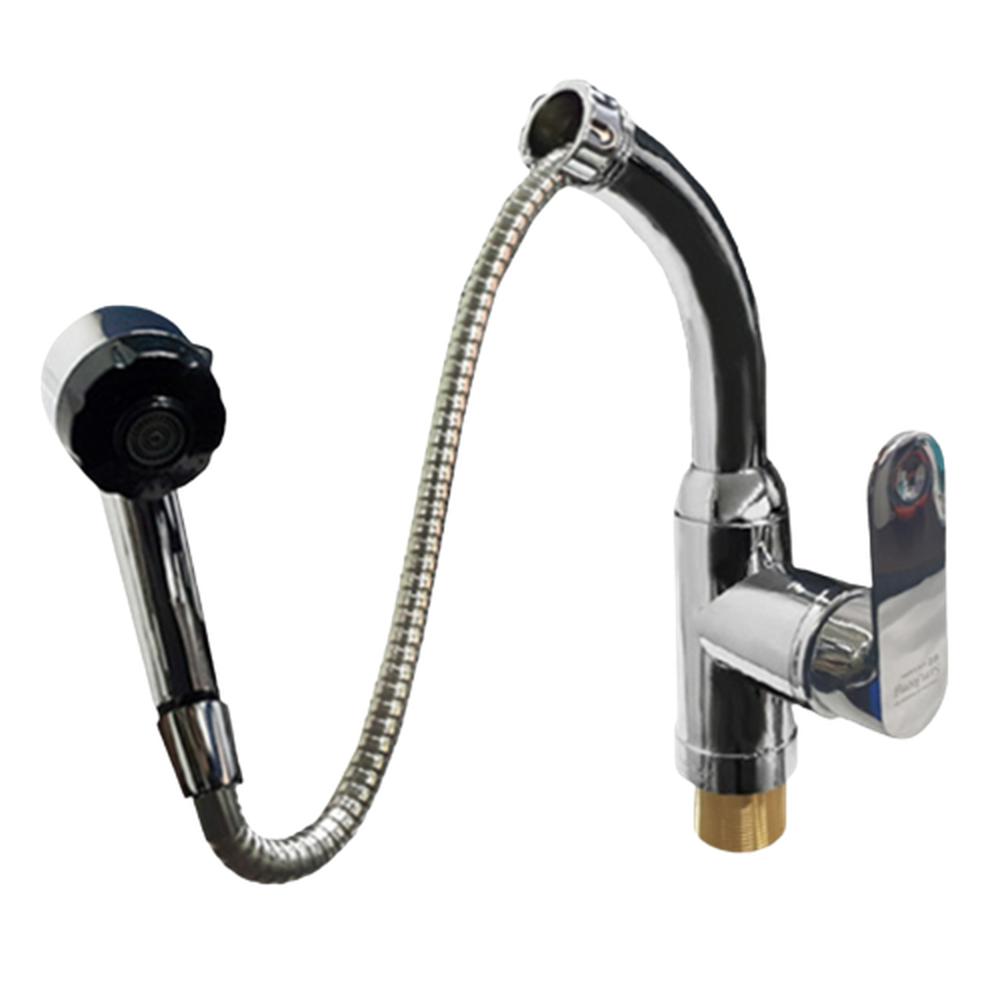

냉온수 주방수전 싱크대혼합 측면레버 원홀 스프레이노즐

CAUTION WET FLOOR A 청소용품/욕실용품/생활용품 ② 삼정크린마스터(주) 삼정 505/고급수전용품 측면레버 원홀 주방 냉온수 싱크대 수도꼭지 원홀스프레이 대한민국 중소기업대상 수상 BEST BEST 측면 SJ-505 앞서가는 사람들의 스마트한 선택 소재부터 생산까지 국내에서 까다롭게 직접 관리하는 삼정그린마스터의 원홀 스프레이 (측면) SJ-505 IGC 37-40mm -0- ค 급수호스. 삼정크린마스터(주) (그림 1) (그림 2) 온수(적색) •냉수(청색) 패킹 주의사항 1. 사용조건 (그림 3) 고정너트 무게추 650mm (그림 4) •냉수, 온수: 0.5~7.5kgf/al •중기 : 사용이 불가합니다. 2. 설치 전 반드시 물을 통과시켜 배관라인 내부의 오물을 완전히 제거하여 주십시오. 3. 온수배관은 좌측, 냉수배관은 우측으로 표기되어 있는지 확인하여 주십시오. 설치방법 패드 -토수호스 ・메탈호스 고무패킹 삼각대 ・고정너트 •토수호스 -패킹 메탈호스 Buy 1. 제품을 설치할 싱크대의 설치홀 위치 및 크기(37~40mm)를 확인하십시오.(그림 1) 2. 메탈호스의 육각너트를 풀고, 메탈호스와 토수호스를 분리하십시오.(그림 2) 3. 본체 하단에 패드를 끼운 후, 모든 호스(급수호스, 토수호스, 메탈호스)를 설치홀에 넣으십시오.(그림 2) 4. 싱크대 하부로 나온 호스에 고무패킹, 삼각대를 끼운 후, 삼각대를 싱크대 모서리에 맞추십시오.(그림 2) 5. 고정너트를 삼각대에 끼운 후, 고정너트를 끝까지 돌려 삼각대에 체결하십시오.(그림2) 6. 온수 및 냉수급수호스를 앵글밸브에 연결하십시오. 이때 온·냉수의 방향이 바뀌지 않도록 주의하시고, 호스가 풀리거나 꺾이지 않도록 주의하십시오.(그림 3) 7. 토수호스의 너트에 패킹을 넣고 메탈호스에 연결하십시오(그림4) 8. 고정너트에서 약 650mm 정도 떨어진 지점에서 메탈호스에 무게추를 설치한 후, 클립으로 고정 하십시오(그림4) 점검사항 1. 물이 적게 나올 경우 -온수 및 냉수 앵글밸브가 모두 열려있는지 확인하십시오. -토수구 너트를 돌려 분리한 후, 포말 내부의 이물질을 제거하십시오. 2. 물이 샐 경우 . . -각종 패킹에 이물질이나 흠집이 있는지 확인하여 주십시오. 품질표시 품명 : 온냉수 혼합꼭지 (측면원홀) • 호칭: 15 •재질: 황동주물 3종 • 나사 종류: PF1/2-14산 • 수량: 1개 인증기관: 한국상하수도협회 · 원산지 : 한국 · 제조원:S.J. •제조일자: KSB2331 •판매원: 삼정크린마스터(주) . 수도용 K 분사기헤드 (지름x높이) 55x55x200mm 냉온수 메탈호스 연결구(황동색) 내경20mm 원홀용 핸드 고정대 KTC 2016-0284호 위생안전기준 KCW-2012-0226 수도레버뭉치 120x160x55mm 자바라길이 120cm+24cm 냉온수 수도연결 메탈호스 각길이 50cm
