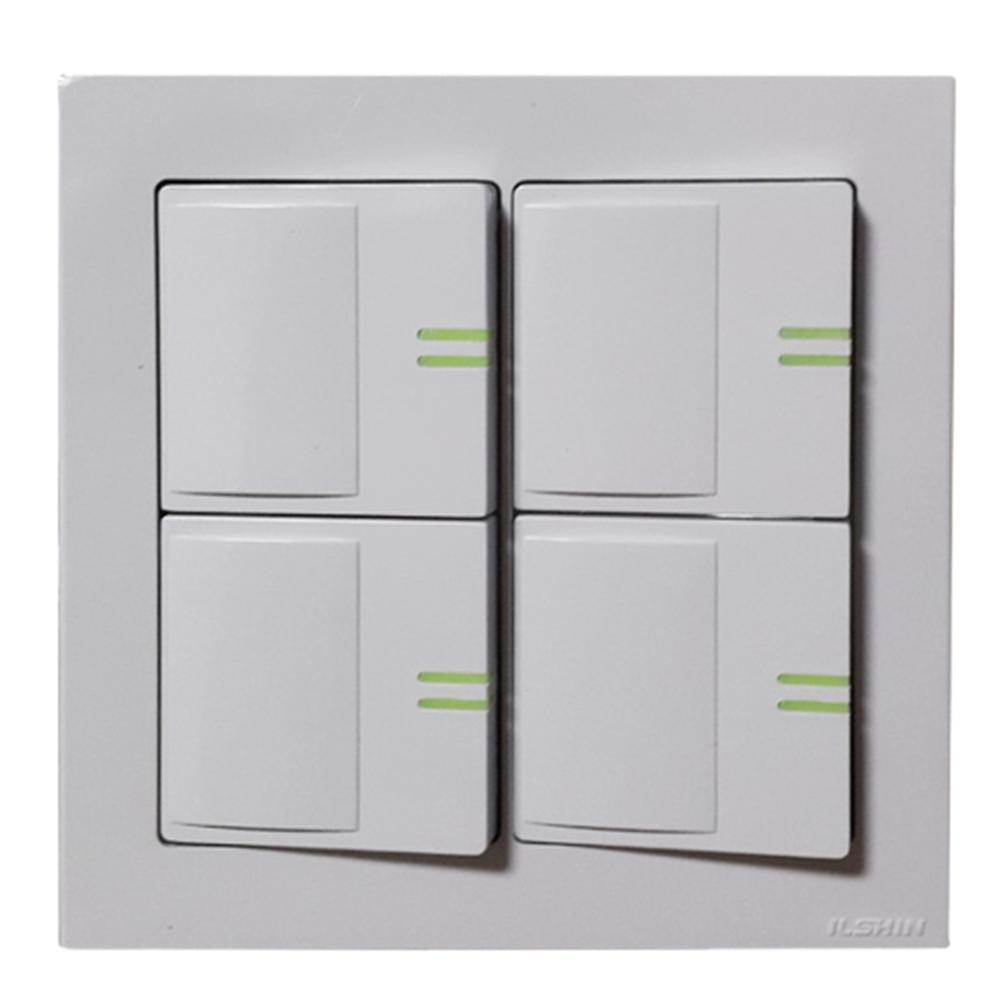

천정 조명 스위치 4구 벽설치 고정형 넓은 매입스위치 화이트 2x2

KSC8309 제01-1824호 (주)일신전기 ILSHIN ELECTRIC Co.,LTD ASSOCIATION ★ KOREAN 한국표준협회 SO STANDA Q 품질보증 일신전기 고정형스위치 ISW-14202 표준 와이드 스위치4구 원산지 대한민국/재질 PP 외/제조일신전기/ 사이즈 하단참조 정격용량 16A 250V CCC 117mm 45mm 40mm 25mm 112mm JESHI 90 mm 120mm 115mm ILSHIN CCC 주의사항 1. 16A 250V 정격용량을 초과 사용하지 마십시요 2. 전선피복을 12mm로 탈피하여 접속부에 깊숙히 접속하십시요 3. 전기작업시 반드시 차단기를 내린후 작업하십시요 4. 비오는날 습기가 많은 작업장에서는 반드시 누전 점검후 작업요망 5. 작업시 반드시 전기용 장갑을 착용후 작업하십시요 스위치 연결 참고도 공동선 그린색 공통선 조명3 건물 전원에서 끌어온선 레드색 지선 조명 외 개별기기 연결선 노란색 점프선 스위치 내부를 연결하는선 조명4 * 우측그림은 참고도로 실재 제품과 차이가 날수있습니다. (2) 조명1 조명2 점프선 점프선 점프선 중4구 스위치 나사없는 단자의 전선 뽑는 방법 ① 드라이버를 +,- 사용해야하며 ①의 방향, 즉 수직으로 곧게 누르면서 전선②를 잡아당겨 주십시오. 12mm 나사없는 단자의 결선방법 1. 사용전선 1.5mm~2.5mm² 단동선 2. 나선의 길이 12mm 3. 전선이 구부러졌을 경우는 직선으로 펴주십시요. 4. 전선 넣는 구멍에 완전히 멈출때 까지 힘을 주어 밀어서 삽입해 주십시오. 제품 인증서(KS C 8309) 인증번호: 제 Certificate Korean Industrial Standards 제품인증서 01-1824 호 제조업체명: (주)일신전기 대표자성명: 김종술 공장소재지: 경기 부천시 원미구 도당동 179-2 인증제품 •표준명: 옥내용 소형 스위치류 •표준번호 KS C 8309 •종류 등급 또는 호칭: -끝. 산업표준화법 제17조 제1항에 따른 인증심사를 실시한 결과 한국산업표준(KS)과 인증심사기준에 적합하므로 산업표준화법 제15조에 따라 위와 같이 한국산업표준(KS)에 적합함을 인증합니다. 2011 년 07 월 일 21 1. 최초 인증일: 2001.01.30 한국표준협회장협회 2. 최종변경일 : 2011.07.21 (업체명 - 단순변경) 제품검사성적서 원본대조필 작성 승인 제품검사성적서(스위치) 제품명 옥내용 스위티 규 격 ISC-K-101 검사일자 2014.8.5 검사장소 시험실 정 격 15A 250V ~ 작업자 김진관 검사조건 온도: 25 C 습도: (%) 로트크기 N=5,000 H 로트번호 14080501 검사자 이기호 순 검사 시 측정치 함부 검사항목 기준치 료 서 방법 수 X1 판정 1 구조시험 ISC-8-101(옥내용소형스위 치)의 6항에 적합할 것. 체크검사 150-8-101(목내용소형위n=5. c=0 5 2 치수 치 ) 의 6항에 적합할 것. X2 X3 X4 X5 양호 양호 양호 양호 양호 적합 양호 양호 양호 양호 양호 적합 3 온도상승 KSC8111의 4항에 따라 양호 적합 시 적합할 것 험시 절연저항 5M 이상 이어야한다. 1000 적합 5 내전압 2000V에서 1분간 견딜 것 견딩 적합 100±2℃항온조에서 내열시험 1 유지하였을 때 시간 양호 적합 변형이 없을 것 7 개폐(정격, 과부하) KSC IEC60069-1의 21항에 양호 적합 할것 원본대조필 KSC IEC60889-19 200 8 외곽강도 양호 적합 적합 할것 9 인장강도 KSC8111의 14.1.2.1항에 체크검사 양호 적합 사 10 굽힘시험 없 11 히트사이클 따라 검사시 적합할 것 KSC8111의 14.1.2.2항에 따라 검사시 적합할 것 KSCB111 17항에 따라 의 검사시 적합할 것 n=1, c-0 양호 적합 양호 적합 단 KSCB111의 3항에 따라 12 내과전류 검사시 적합할 것 양호 적합 13 내부식성 KSC IEC 60669-191 250 양호 적합 적합할 것. 암모니아가스 14 24시간 양호 적합 내구성시험 KSC IEC60669-19 15 내과열성 외부시험기관 설비계약(KTL) 적합 24.1.1에 적합할것 기 관련규격: KSC-8309 (옥내용 소형스위치류), KSC-8111(배선기구시험방법) 종합 항 양식D0102-06 KSC IEC 60669-1 合格 판정 (주)일신전기 A4 (210*297)mm ell
