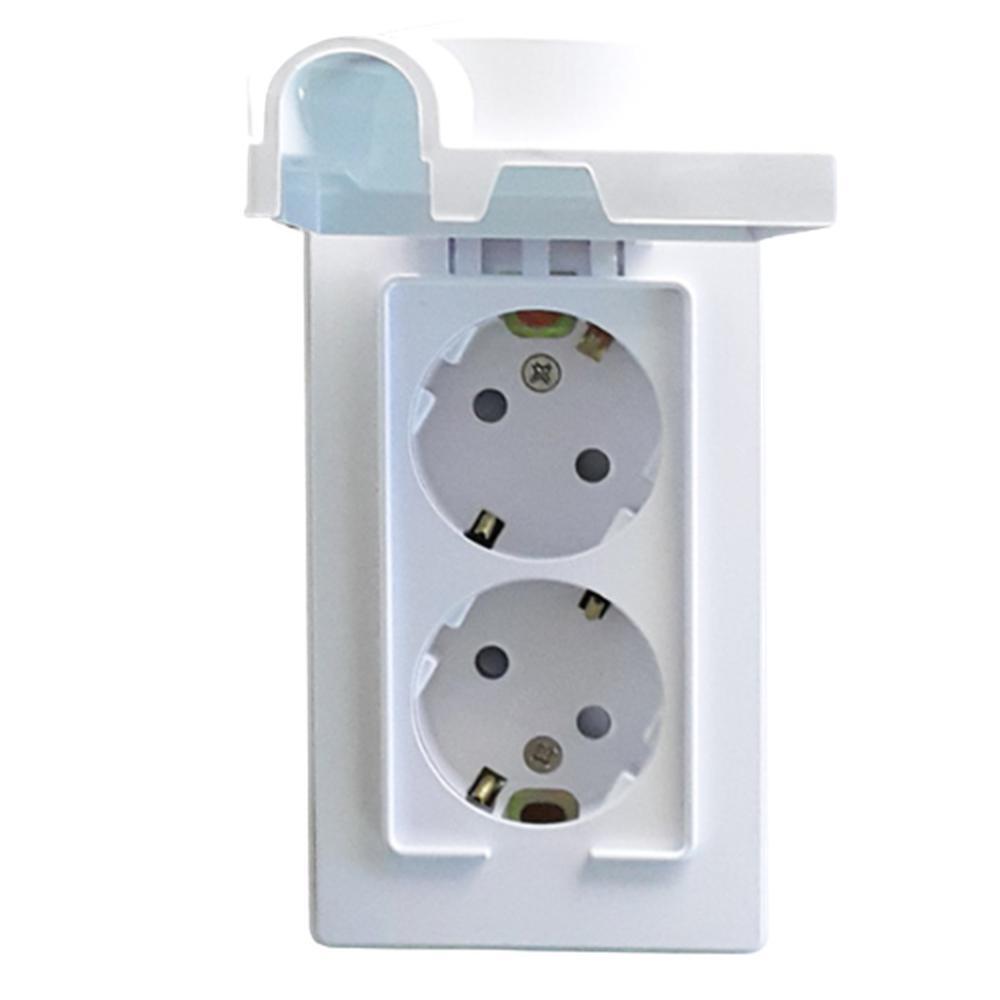

접지형 매입콘센트 전기콘센트 방적덮개형 2구 16A 250V

KSC8305 -K 제11845호 (주)일신전기 ILSHIN ELECTRIC CO.,LTD KOREAN 한국표준협회 STANDA 전기용품안전인증 품질보증 KC SH04022-7001A 일신전기 표준둥근형전기콘센트 방적덮게형 매입2구 콘센트 원산지 대한민국/재질 PP 외/제조일신전기/ 사이즈 하단참조 접지형/정격용량 16A 250V AC 73mm 36mm 36mm 72mm 123mm 95 mm 주의사항 1. 16A 250V 정격용량을 초과 사용하지 마십시요 2. 전선피복을 12mm로 탈피하여 접속부에 깊숙히 접속하십시요 3. 전기작업시 반드시 차단기를 내린후 작업하십시요 4. 비오는날 습기가 많은 작업장에서는 반드시 누전 점검후 작업요망 5. 작업시 반드시 전기용 장갑을 착용후 작업하십시요 콘센트 연결 참고도 레드색 전원선 16A 250V 전원선 그린색 접지선 접지선이 있는경우에 연결 *우측그림은 참고도로 실제 제품과 연결선배치 차이가 날수있습니다. * 접지선은 감전등 예방하기 위한선으로 안전을 위해 설치를 필요로하며 건물내 접지선이 없는경우 접지선을 연결해 한쪽끝을땅에 묻는 방식으로 설치함 전원선 전원선 접지선 접지선 *접지선이 한개일경우 한개만 연결 제품벽면 부착방법 플레이트를 벽면 볼트나사 볼트나사 콘센트박스 1. 제품의 몸체커버를 벗겨 주십시오. 2. 벽면에 부착하십시오. (필요이상으로 강하게 부착하지 마십시오) 3. 몸체커버를 끼워주십시오. 결선방법 1. 사용전선 1.6, 2.0mm 단동선 2. 구부러진 전선은 바로잡아 사용하십시오. 3. 전선넣는 구멍에 완전히 멈출 때까지 밀어넣어 주십시오. 전선해체방법 1. 반드시 드라이버를 사용하여 주십시오. 2. ①의 방향으로 해체키를 눌러주시고 ②의 방향으로 전선을 당기십시오. 제품 인증서(KS C 8305) Certificate K Korean Industrial Standards 제품인증서 인증번호: 제 제조업체명: (주)일신전기 11845 호 대표자성명: 김종술 공장소재지: 경기 부천시 원미구 도당동 179-2 인증 제품 •표준명: 배선용 꽂음 접속기 •표준번호 KS C 8305 •종류등급 또는 호칭: 플러그 콘센트 코드 비교환형 플러그. 코드 비교환형 멀티 콘센트 멀티 콘센트. 끝. 산 제17조 제1항에 따른 인증심사를 실시한 결과 업표준화법 한국산업표준(KS)과 인증심사기준에 적합하므로 산업표준화법 제15조에 따라 위와 같이 한국산업표준(KS)에 적합함을 인증합니다. 1. 최초인증일: 1995.05.22 2011년 07월 21 일 한국표준협회장 2. 최종변경일: 2011.07.21 (업체명 - 단순변경) "원본대조 전기용품 안전인증서 접수번호 (Receipt No.) 11-1920-4328 K 안전인증번호 (Certificate No.) 전기용품안전인증서 Electrical Appliances Safety Certificate : SH04022-7001A 제조업자 영 (주)일신전기 (Factory) 표자명: 김종술 CH (President) 제조공장의 소 재 지: 경기도 부천시 원미구 도당동 179-2 (Factory Address) 租 (Product) 영 : 콘센트 (고정형 콘센트) 기본모델명: ISC-14211 정 (Basic Model) (Rating) 격 : AC250V~, 16A 파생모델명 : ISC-14210 (Series Model) 적 용기준 K60884-1(2009-06). KSC8305(2008-09) (Standard) 「전기용품 관리법 시행규칙」 제6조제2항에 따라 위의 전기용품에 대하여 안전 안전인증서를 발급합니다. We Issue Electrical Appliances Safety Certification as above product by Article 6 Section 2 of the Electrical Appliances Safety Control Law Enforcement Regulation. 2011년 08월 02일 year month day ktl 한국산업기술시험원 창원본대조 KOREA TESTING LABORATORY ※ 이 인증서는 「전기용품안전 관리법」에 따른 전기용품 안전성 확인에 한정된 것이며, 그 밖의 다른 첨부 (Annex) 법률이 적용되는 제품의 경우에는 해당 법률에 따라 추가로 인증·허가 등을 받아야 합니다. 1. 안전관리부품 및 재질목록 (List of Critical Components) 2. 기본모델·파생모델의 내용 (General Descriptions of Certified Products) 3. 전기용품안전인증의 변경 현황 (Status of Certificate Revisions) FP511-08-00 KOREA TESTING LABORATORY 서울특별시 구로구 구로동 222-13 Tel:8601-114 Fax8601-399 http://sos.ktl.re.kr 제품검사성적서 작성 승인 제품검사성적서(콘센트) 제품명 노출형 콘센트 규 ISC-K-102 검사일자 2014.8.5 검사장소 시험실 정 격 16A 250V~ 작업자 김진관 검사조건 온도: 25 C 습도: (%) 로트크기 N=800 로트번호 14080501 검사자 이기호 순 검사 시 측정치 함부 검사항목 기준치 료 서 방법 수 X1 X2 X3 X4 X5 판정 KS C IEC60884-1의 체크검사 1 구조시험 규격 13.14.15항에 n=5, c=0 적합할 것. a 039 1.0 b 19±0.4 양호 양호 양호 양호 양호 적합 38.8 38.8 38.8 38.8 38.8 적합 19.2 19.2 19.2 19.2 19.2 적합 05.5 +0.5 5.7 5.7 5.7 5.7 5.7 적합 @ 17.5 +0.5 20mm 이상 8.5mm 이상 치수 O 22mm 이상 n=5 17.7 17.7 17.7 17.7 17.7 적합 20.4 20.3 20.3 20.3 20.3 적합 9.6 9.6 9.6 9.6 9.6 적합 24.1 24.2 24.1 24.1 24.11 적합 (UNIT: mm) C= 0 ① Φ ① 원본대조 KSC IEC60884-1 3 유지력 양호 적합 22항에 적합할 것 체크검사 KSC IEC60884-19 n-1 c-0 개폐전 17항에 적합할 것. KSC IEC60884-19 절연저항 온도상승 19항에 적합할 것. KSC IEC60884-1의 n=1 c=0 양호 적합 양호 적합 체크검사 6 접촉저항 11항에 적합할 것. 양호 적합
