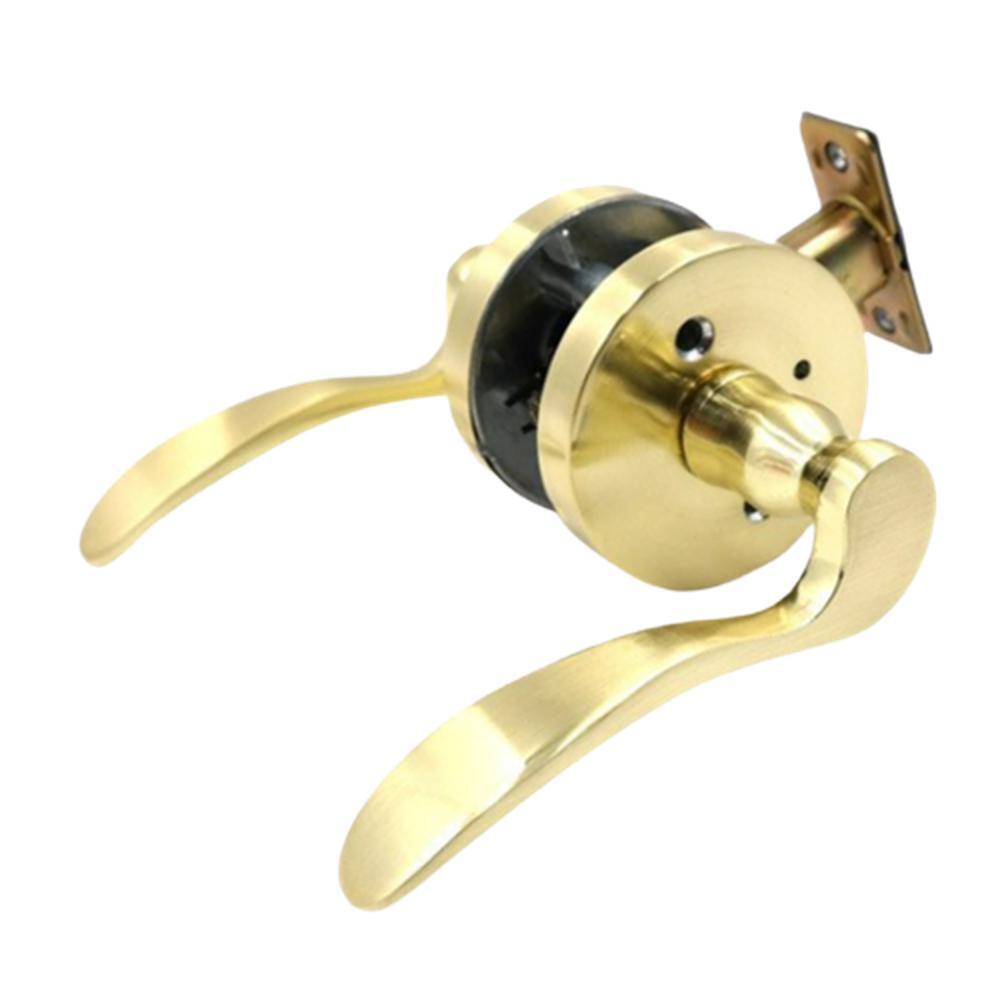

욕실 버튼형 레버락 도어손잡이 아연합금 60mm백세트

도/어/용/품 손잡이 방화문/철문/목문 욕실/침실 방화문/현관/침실용은 키가 2개 들어있습니다. 욕실용은 키가 들어있지 않습니다. YUJIN 유진금속(주) 유진 200 SB 골드 레버락 욕실용 용도: 목문/ABS도어용 레바형 손잡이 잠금방식: 욕실용(버튼형/핀형-키없음) 재질: 아연합금 캡규격 : 69mmx69mm 백세트 : 60mm 문두께 : 35mm~45mm 원산지 : 손잡이-중국산, 레치-국산 제조사: 유진금속 69mm - Size - 69mm * 모니터 해상도 및 조정값에 따라 색상편차가 있을 수 있습니다. 149mm * 재는 위치에 따라 편차가 있을 수 있습니다. 손잡이 용도별 형태 예시(욕실용/침실용) 침실용 손잡이(열쇠형) [안쪽] [바깥쪽] 욕실용 손잡이(버튼형/핀형) [안쪽] 레버락(Lever Lock) 손잡이 설치방법 500 -250 [바깥쪽] 1. 2. 그림과 같이 문에 25Ø 구멍을 뚫고 문모서리에서 중심까지의 간격에(60mm) 54Ø 구멍을 타공합니다. 25∅ 타공된 홀에 레치(Latch) 경사면이 닫히는 방향으로 잠금구멍은 안쪽으로 향하게 하여 삽입합니다. 3. 레치(Latch) 면판을 씌우고 나사를 고정시킵니다. 4. 레바 바깥쪽 사각축을 레치(Latch)에 맞추어 결합하고 안쪽도 같은 순서대로 결합시키고 몸체나사를 조여줍니다. 이때 Lever끝이 정첩쪽을 향하게 합니다. ※주의사항※ 손잡이 안쪽 바깥쪽 레치작동 꼭 확인바랍니다.
